199-5872-7687

衡阳鸿瑞管材有限公司

衡阳鸿菱石油管材有限责任公司

HENGYANG HONGLING PETROLEUM PIPE CO.,LTD

首页 > 石油专用管 > API 5CT标准L80 9Cr石油专用管

API 5CT标准L80 9Cr石油专用管

L80 9Cr是一种什么材质的无缝钢管？

L80-9Cr是一种抗CO2腐蚀油套管的材质，该材质具有良好的耐CO2腐蚀性能，适用于含CO2或CO2和CL¯共存的酸性介质油气井。

马上咨询

客服电话 199-5872-7687

L80 9Cr 无缝钢管：性能、用途与关键解析

在石油和天然气开采领域，L80 9Cr 无缝钢管是一种备受瞩目的管材。你是否好奇 L80 9Cr 是一种什么材质的无缝钢管？它又有着怎样的独特优势和重要用途呢？接下来，让我们一探究竟。

一、L80 9Cr 无缝钢管的材质特性

L80 - 9Cr 是一种抗 CO2 腐蚀油套管的材质，管体采用含 Cr、Ni、Mo 等合金元素的经济型低合金钢 9Cr。这种钢种具有较高的热力学稳定性，所含的 (Cr、Ni、Mo 等) 合金元素能直接阻滞阳极过程，而（Cu、Si、Al 等）元素则促进阴极过程以及表面活性，能使材料表面较快形成具有一个或几个原子层厚度的高稳定合金组元的表面保护层腐蚀结构，极大地提高了套管的抗 CO2 腐蚀性能，适用于含 CO2 或 CO2 和 CL¯ 共存的酸性介质油气井。

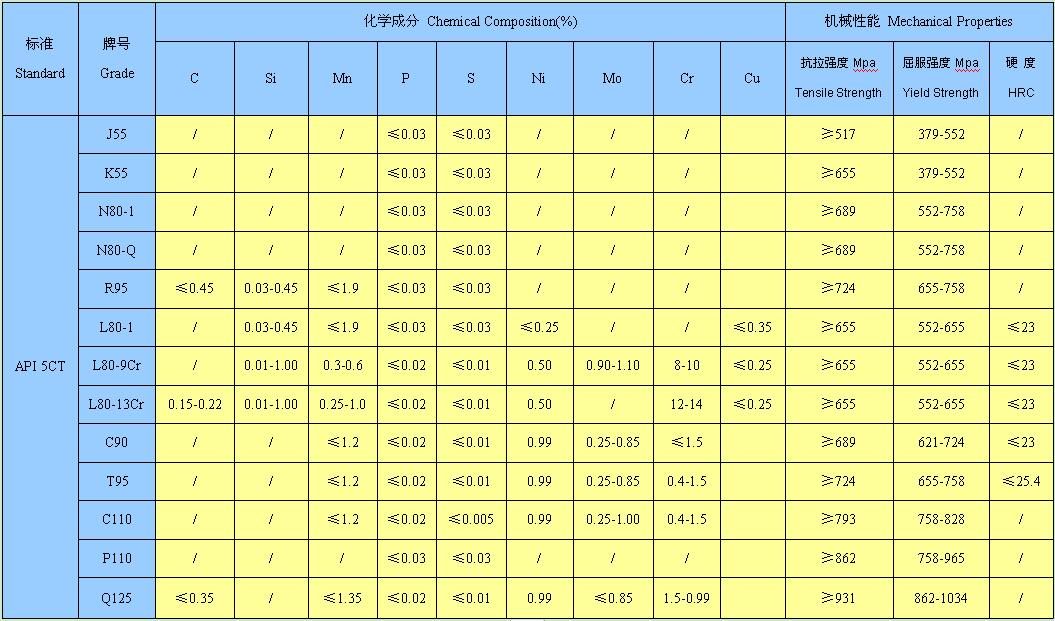

二、API 5CT 标准下的化学成分

API 5CT 是美国石油学会制定的关于套管和油管的规范，涵盖材料、尺寸、性能到测试和检验等多方面要求，确保石油和天然气行业中套管和油管的质量与性能，以适应石油开采的复杂井下环境和作业条件。在 API 5CT 标准下，L80 9Cr 无缝钢管的化学成分有着严格规定：

碳（C）：含量在 0.08%-0.13% 之间，适量的碳有助于保证材料强度和硬度，承受井下高温高压应力，还会影响钢的淬透性。
铬（Cr）：含量在 8.0%-10.0% 左右，高铬含量赋予钢管良好抗腐蚀性能，在含腐蚀性介质（如二氧化碳、硫化氢等）的井下环境中，铬能形成稳定钝化膜，防止腐蚀，延长使用寿命。
锰（Mn）：一般在 0.30%-0.60%，锰能提高钢的强度和韧性，在钢管承受井下拉伸、压缩和扭转等复杂载荷时发挥积极作用，同时影响淬透性。
硅（Si）：含量约为 0.25%-1.00%，硅在钢中起到脱氧和固溶强化作用，增强钢管强度，保持井下高温高压环境下材料的稳定性。
磷（P）：含量通常控制在 0.020% 以下，低磷含量可防止冷脆现象，保证材料在井下低温和复杂受力情况下的韧性和塑性，避免钢管脆裂。
硫（S）：含量不超过 0.010%，控制硫含量可减少热脆风险，确保钢管在井下热加工和长期使用过程中的稳定性和可靠性。
钼（Mo）：含量一般在 0.90%-1.10%，钼能细化晶粒，提高钢的强度和抗氢致开裂性能，在含氢气的井下环境中有效防止氢脆，提高钢管安全性和可靠性。

三、API 5CT 标准下的力学性能

L80 9Cr 钢级无缝钢管的力学性能同样出色：

拉伸性能：屈服强度 552~665Mpa，抗拉强度≥655Mpa，冲击功为 0℃冲击时，横向冲击≥31J，纵向冲≥68J，硬度要求为≤23HRC 或者≤241HB。
抗拉强度（Rm）：在 655MPa - 758MPa 之间，确保钢管在井下承受拉伸载荷时的能力，保证套管或油管在受到轴向拉力（如钻井过程中的拉力和井下压力产生的轴向力）时不会发生断裂。
屈服强度（Re）：一般在 552MPa - 655MPa 左右，高屈服强度保证钢管在承受井下压力和载荷时不会发生过度塑性变形，确保套管和油管的结构完整性，避免因变形导致的井下作业问题。
伸长率（A）：不低于 18%，较高的伸长率表明材料具有较好的塑性，在井下遇到复杂地质条件或承受弯曲、扭转等变形时，能够发生一定塑性变形而不致断裂，保证井下作业顺利进行。
